全自動量熱儀

使用說明書

一、 概述

該儀器用于固體、液體等可燃物（煤炭、石油食品、木材、）的發熱量的測定。

該儀器是我公司研發的一種新型節能分析儀器，精心編制的計算程序使測量精度大大提高。采用彩、觸顯示器，全中文顯示，用戶接口良好。測量過程自動控制，降低人為誤差。打印彈筒、干基高位、

分析基高位、分析基低位、收到基發熱量，結果清晰明了。

二、技術特點：

1、采用智能MCU構成嵌入系統，結構簡單，性能可靠，抗干擾能力強。

2、沖、放水、定水位、攪拌、點火、采溫、校正、計算、打印等試驗步驟自動完成，避免人為誤差，提高了準確度和精密度。

3、采用校正技術，使儀器對環境的要求相對寬松，在提高試驗準確度的同時，又保證了長時間運行的穩定性。

三、工作原理

0.9～1.1g的待測物放入熱量坩堝（耐熱）中，坩堝置于加有2.8～3.2MPa氧氣的氧彈內，放入熱量儀內筒，內筒加有定量蒸餾水，可燃物點燃釋放的熱量蒸餾水，根據水溫的上升量及量熱系統的熱容量，即可計算出可燃物的發熱量。

四、技術指標

熱 容 量：    約 10500 J/K

氧彈容量：    300ml

充氧壓力：    2.8～3.2  MPa

耐壓性能：    水壓 20MPa

重    量：    2.5 Kg

外形尺寸：    ф86.2ⅹ181 mm

溫度范圍：    0～40 ℃

響應時間：    ＜4 S

分 辨 率：    0.0001 ℃

線 性 度：    每5℃溫升范圍內＜0.08%

測溫誤差：    每5℃溫升范圍精度±0.003℃

供電電壓：    AC220V±10%

濕    度：    ≤80%

功    率：    30W

點火電壓：    AC24V

點火時間：    5S

五、儀器結構及附屬設備

1、 量熱儀主機結構

量熱儀的主機有：殼體，水箱，控制系統，用戶接口等部分

2、 水箱采用不銹鋼制成雙層筒套，

六、儀器的使用方法

1、使用前的準備

開箱檢查：開箱后應檢查儀器外表是否有傷，配件是否齊全等，如出現上述問題，請及時與廠家聯系。

     量熱儀應安裝在無強烈空氣對流、不受陽光直射、溫度變化不應超過1℃的房間里，室溫在15～30℃范圍內為宜。

     將量熱儀放置于水平的地面或工作臺上，接上電源。加入水溫與室溫相當?shù)恼麴s水，加至溢水口有水溢出。

                  儀器后視圖

2、 儀器使用說明

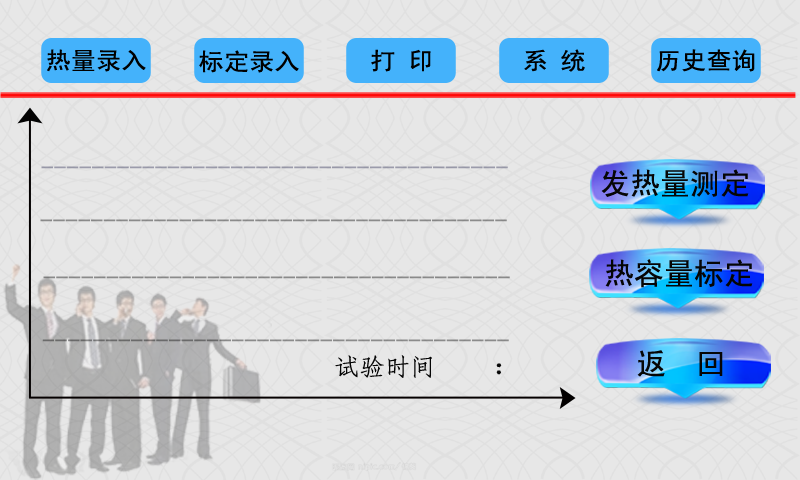

               儀器主界面如下

                       圖1

Ⅰ：系統

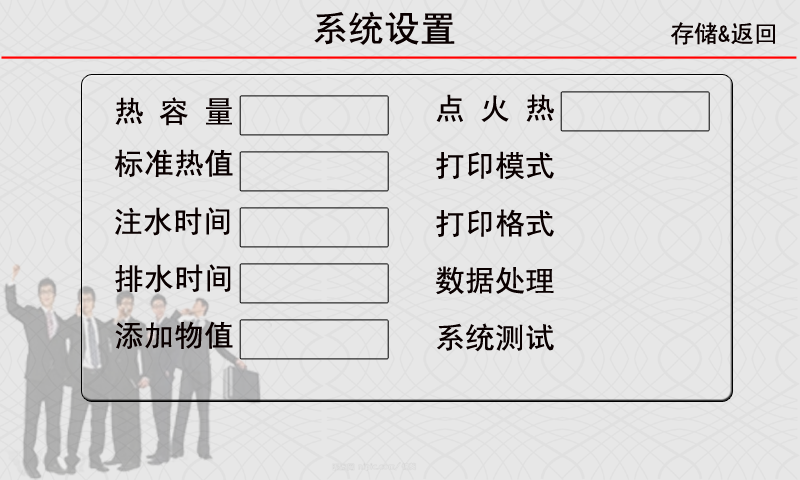

【系統】：點擊“系統 ”，進入系統設定菜單，如下圖

                     圖2

【熱容量】： 點擊熱容量后面白色顯示框，彈出鍵盤，可輸入熱容量

   系統熱容量，與所測發熱量的值呈正比例關系。輸入標定出的熱容量的平均值，點擊存儲&返回，保存并返回系統主界面。

【標準熱值】：點擊標準熱值后面白色顯示框，彈出鍵盤，可輸入標準熱值。

標定儀器時使用的標準物質的熱值，根據所使用的標準物質的包裝上的數據，直接輸入，點擊返回，保存并返回系統主界面。

【注水時間】：點擊注水時間后面白色顯示框，彈出鍵盤，可輸入注水時間。

   內筒注水時間，注水時間關系到實驗精度，一般設定為淹沒氧彈為宜。根據氧彈體積及電壓高低，輸入合適的值，點擊存儲&返回，保存并退回上級菜單

【排水時間】：點擊排水時間后面白色顯示框，彈出鍵盤，可輸入排水時間。

設置適當排水時間，排除內筒試驗用水。

【點火熱】：點擊點火熱后面白色顯示框，彈出鍵盤，可輸入點火熱。

    點火產生的熱量，出廠時定為150J，點火絲與棉線的長短如無改變，一般無需改變。如需改變，輸入新值，點擊存儲&返回，保存并退回上級菜單

【添加物值】：點擊添加物值后面白色顯示框，彈出鍵盤，可輸入添加物值。

   對于熱值較低的煤炭或其他可燃物，需要添加輔助燃燒物質以保證測定樣品能夠充分燃燒。輸入添加物的熱值（單位為 J/g）, 點擊存儲&返回，保存并退回上級菜單

【打印模式】：點擊打印模式，后面的數字在0和1之間切換

 0：表示自動打印，即試驗結束后自動打印試驗結果

1：表示手動打印，試驗結束后不打印結果，可通過點擊打印

手動打印。

【打印格式】：點擊打印格式，后面的數字在0和1之間切換

 0：標準格式    1：精簡格式

僅對發熱量

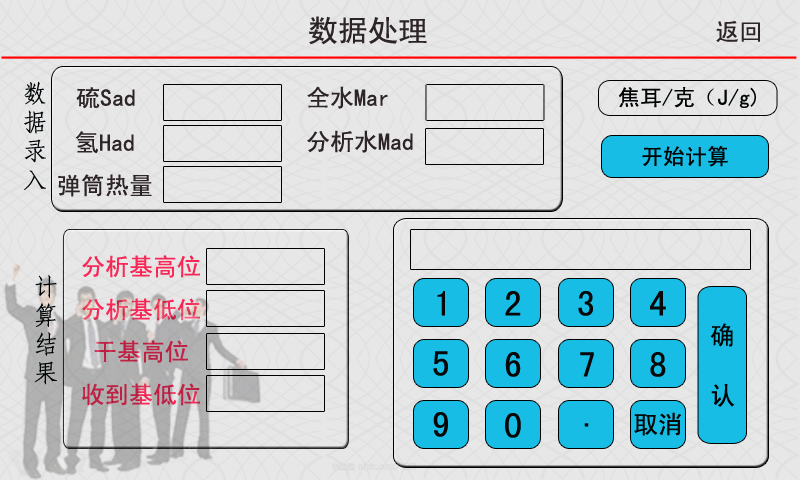

【數據處理】：點擊數據處理，進入圖3

     硫氫水直接影響到高低位發熱量，輸入硫氫水，彈筒熱量（單位：j/g）,點擊計算，可計算出高低位熱量，點擊單位，可在大卡、焦耳/克、兆焦/千克之間切換。使用該功能，可以在硫氫水沒有做出的情況下先進行發熱量的測定。待硫氫水數據做出后，在該功能下在進行數據處理。     點擊右上角的 單位 ，可在卡/克、焦耳/克、兆焦/千克之間切換，以獲得您需要的結果。輸入彈筒熱量（單位為焦耳），點擊開始計算，相應的結果就顯示在計算結果框內。返回主界面，點擊打印，可以打出您處理過的數據。

圖3

【系統測試】：點擊系統測試，進入測試界面，如圖4

                          圖4

點擊點火測試，MCU發出點火指令，接通點火回路。用以檢測點火電路。

點擊攪拌測試，MCU發出攪拌指令，接通攪拌。用于檢測攪拌電路。

點擊注水測試，MCU發出注水指令，驅動注水泵工作。

點擊排水測試  MCU發出排水指令，驅動排水泵工作。可用于儀器外筒加水。

點擊停止測試  結束所有功能測試。

Ⅱ、【發熱量測定】

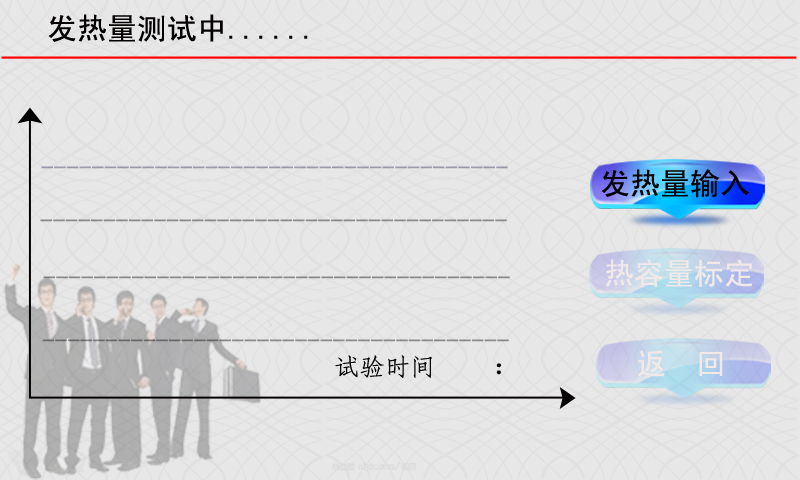

 點擊發熱量測定鍵，發熱量試驗開始，界面切換到如下：

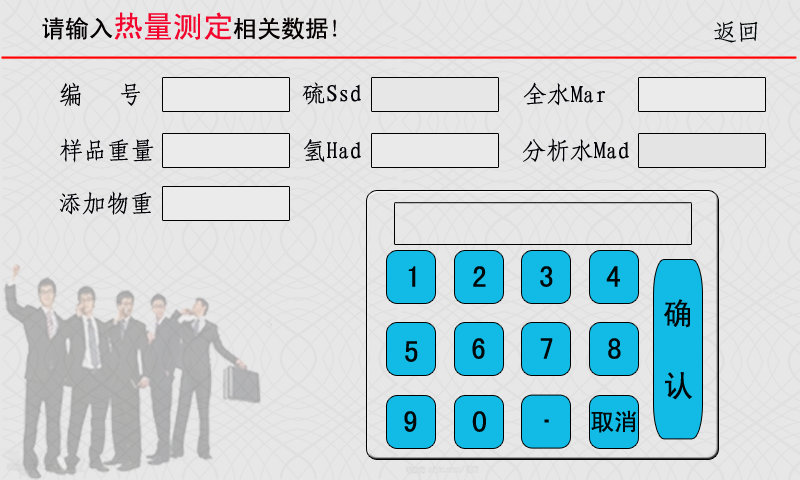

點擊發熱量輸入，如下：

輸入所稱樣品的重量（沒有使用添加物的，可輸入0），編號、硫氫、水等實驗數據，點擊返回，退回到發熱量測定界面。

Ⅲ、【標定】

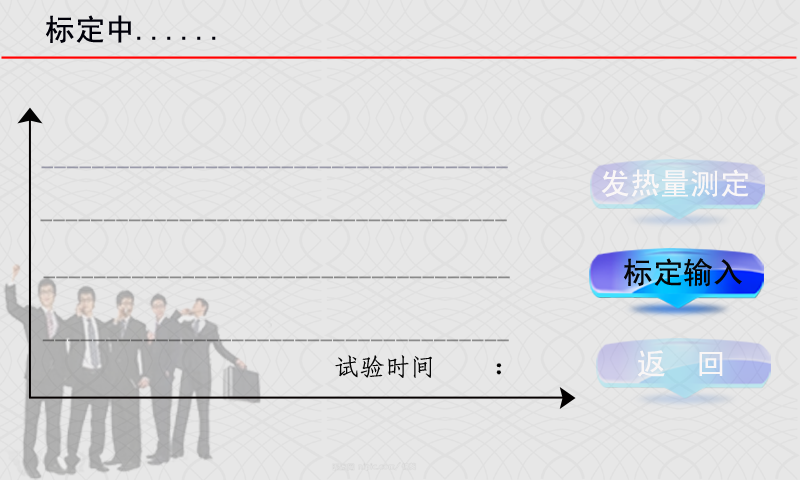

  點擊標定，標定試驗開始，界面切換到如下：

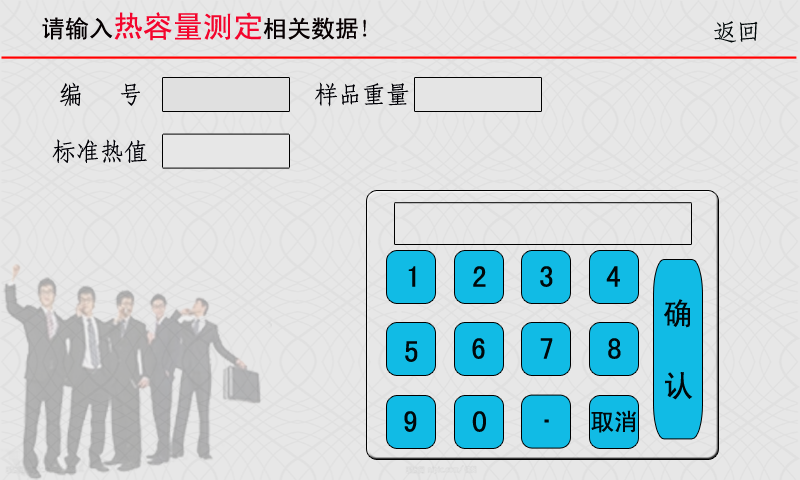

點擊標定輸入，如下：

輸入樣品重量、編號等試驗數據，點擊返回，退回到熱容量測定界面。

Ⅳ、【返回】

  試驗結束、點火失敗時按該鍵， 可清試驗信息及曲線，返回到待機狀態。

注意：使用完數據處理后，點擊該鍵以清處理痕跡，以免影響打印結果。

Ⅴ、【復位】

　按下該鍵，儀器返回開機狀態。

Ⅵ、熱容量標定

稱苯甲酸（0.9~1.1g），裝好氧彈，充氧氣15~45秒，壓力為2.8~3.2MPa ，放入內筒，點擊“熱容量測定”，輸入所稱苯甲酸重量，十幾分鐘后，儀器打印出標定出的熱容量E，反復做5~6個，計算出其平均值，在系統中輸入保存， 做1~2個苯甲酸的發熱量，取其彈筒發熱量與標準熱值對比，誤差小于120J，即為標定成功。

Ⅶ、發熱量測定

   稱取樣品（0.9~1.1g），裝好氧彈，充氧氣15~45秒，壓力為2.8~3.2MPa ，放入內筒，點擊“發熱量測試”，儀器開始發熱量測定，輸入所稱樣品重量，輸入添加物重量，如沒有添加物，可輸入0。試驗結束后顯示并打印出結果。
