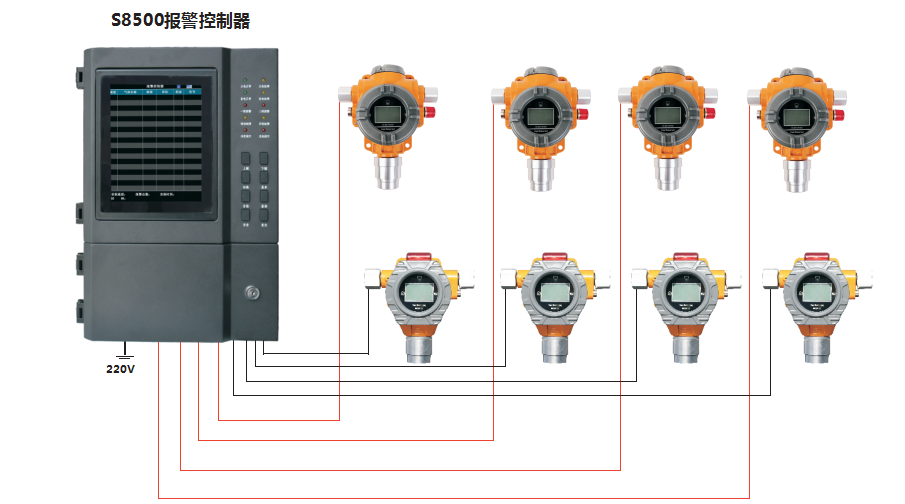

分線氣體報警器系統接線圖(線纜3X1.5mm2)

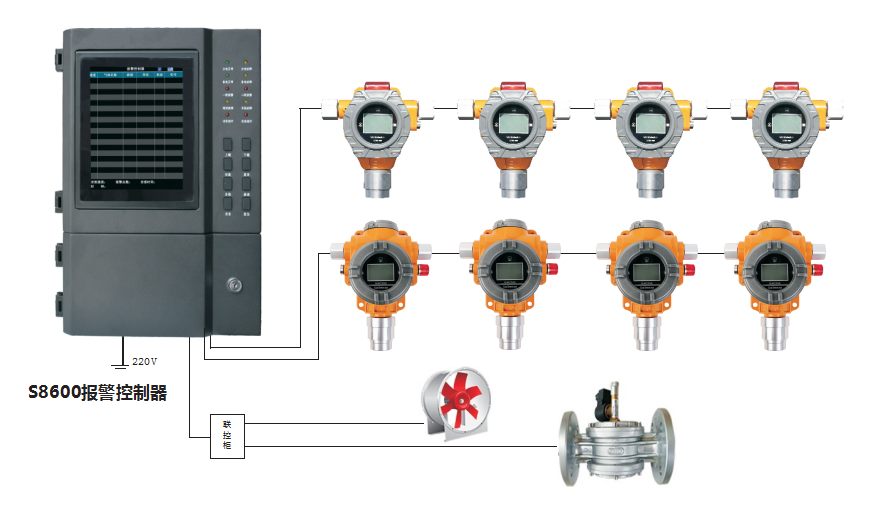

總線氣體報警器系統接線圖(線纜4X1.5mm2 )
產品內部接線圖
三線制
分線型點型氣體探測器與報警控制器接線圖, 適用于S系列氣體報警控制器
報警器內部放大圖
探測器內部放大圖
24V直流電源極性不可接反線纜要求: RVVP 3×1.5mm2
鶴壁市銳科儀器儀表有限公司主要經營 石油類檢測儀器、開口閃點測定儀、閉口閃點測定儀、鎦程（蒸鎦）測定儀、運動粘度測定儀、酸值酸度測定儀、密度測定儀、凝點（傾點、濁點、冷濾點）測定儀、色度測定儀、分光光度計、實際膠質測定儀、錐入度測定儀、針入度測定儀、石油熱值分析儀、自動電位滴定儀、蒸發損失測定儀、甲笨不溶物測定儀、十六烷值辛烷值測定儀、機械雜質測定儀、硫、氯含量測定儀、潤滑脂各類檢測儀器、瀝青類各項檢測儀器、潤滑油各類檢測儀器等各種儀器設備，歡迎新老客戶來電咨詢。咨詢電話：18639219696（同微信號）
四線制
總線型點型氣體探測器與報警控制器接線圖, 適用于S系列氣體報警控制器
報警器內部放大圖
探測器內部放大圖
24V直流電源極性不可接反線纜要求: RVVP 4×1.5mm2
信號A B須與報警主機一一對應不可接反
二線制
總線型點型氣體探測器與報警控制器接線圖, 適用于S系列氣體報警控制器
報警器內部放大圖 探測器內部放大圖
DC24V(+-)S | DC24V(+-)S | |
DC24V(+-)S | DC24V(+-)S | |
直流電源極性不分正負，信號也不分，嚴禁帶電短路
線纜要求: RVVP 2×1.5mm2
